SL-031 Floor Multi-Functional Tester

1.ESD višefunkcionalni testerski tehnički parametri

Naziv: DR.SCHNEIDER PC SL-031 Floor Multi-Functional Tester
Ispitna margina poklopca cipela		750KΩ-100MΩ
Testna margina zgloba		750KΩ-10MΩ
Otpor tolerancije		(± 20%)
Foot	≤740 KΩ	Crvena (Fail Lo)
	750KΩ	Zeleno (Pass)
	100MΩ	Zeleno (Pass)
	≥110 MΩ	Crvena (Fail Hi)
Zglob	≤740 KΩ	Crvena (Fail Lo)
	750KΩ	Zeleno (Pass)
	10.5MΩ	Zeleno (Pass)
	≥11,5 MΩ	Crvena (Fail Hi)

Radna temperatura	0-31 ℃
Vlažnost	0% -90% RH
Veličina mm	ploča: 142,5 (L) × 82 (Š) × 39 (H)
	postolje: 400 (L) × 250 (Š) × 800 (H)
	Pedala: 400 (L) × 450 (Š)
Težina	5.5kg
Visina prihvatljiva	900mm-1470mm

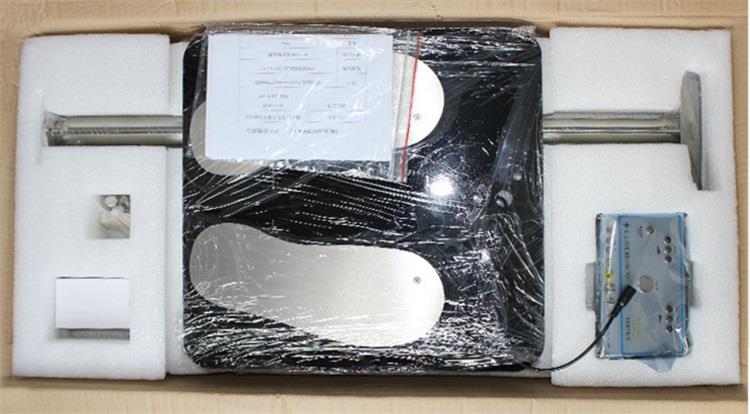

Attachments:

Jedan adapter za napajanje (9V-1000mA), tri sklopa vijka za montiranje konzole M8x30mm, dva seta vijaka za pričvršćivanje instrumenta M3x15mm, dva držača za zaključavanje podizanja, jedan priručnik, jedan izvještaj o kalibraciji i jedna garancija.

2.Features of ESD Multi-Functional Tester

1. Ovaj proizvod može brzo testirati opremu ESD, a tri nezavisna uređaja (levi cip, desna cipela, traka za zglob) kompletno otkrivaju ESD istovremeno.

2. Tri različita prikaza stanja, LO (ispod postavljene vrednosti), PASS (unutar opsega podešene vrijednosti) i HI (više od podešene vrijednosti) imaju funkciju alarma.

3. Indikacija pod naponom, kada je uključena lampica BATTERY Lw, podsjetite na korisnika da se napuni na vrijeme! Inače se tačnost parametara testa smanjuje. (poželjno koristiti adapter za napajanje AC ili DC12V)

4. Prema zahtevima kupca za rad sistema za kontrolu pristupa, može se razviti prošireni sistem kontrole daljinskog pristupa.

3.Instrukcije

1. Pre upotrebe preklopite bateriju u položaj ON. Ako ekran nije normalan ili zvučni signal zvoni dugo, to označava da je baterija u uređaju pod naponom. Molimo da priključite adapter za napajanje da biste direktno napunili i pokrenuli mašinu. Statička DC struja je 12V / 40mA.

2. ESD test, sve dok se stopala stopaju na suprotnu metalnu pedalu, nosite traku za zglob u zglob vezu, a nežno pritisnite dugme za testiranje metala da biste videli da li je oprema ESD kvalifikovana. Napomena: Nemojte nositi rukavice ili koristiti nokte da biste pritisnuli dugme za testiranje metala

4. Instalacija

1. Provucite dno ožičenja na pedalu odozgo.

2, tri seta M8x30mm će popraviti nosač i pedalu.

3. Umetnite ožičenje u suprotan patch kabel na dnu instrumenta.

4. Popravite relativne pozicije dva seta vijka za pričvršćivanje instrumenta M3x15mm.

5, dugme za zaključavanje podizača nosača dva visina nosača za zaključavanje.

Biljeska:

Nemojte puniti više od 8 sati! Strogo je zabranjeno rastavljanje mašine za popravku! Stalak treba postaviti na suh pod. Pedale držite čiste i suve.

5.Floor više funkcionalnih testera

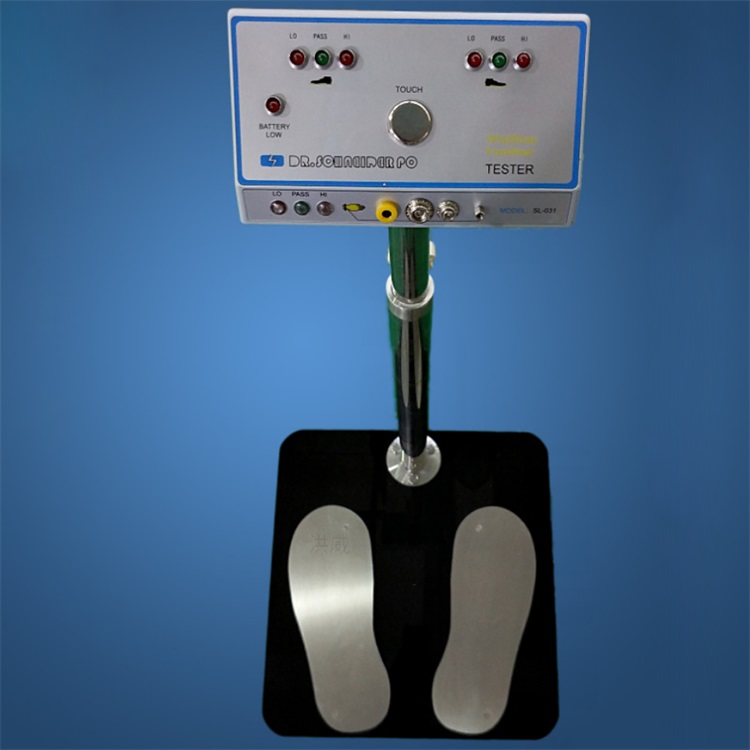

SL-031 TESTER.jpg
